G4560 HP 400g3 小主机 PVE Windows 核显穿透直连研究日志，以及 PVE 环境如何把 Windows 从 GPT 无损转为 MBR

首先

从实用主义的角度考虑，最简单的方法是 GVT-g 拆分核显，GRUB 里添加个参数就能用，也能实现一定程度上的硬件加速，比如 Chrome 解码视频。

但拆分核显得到的核显是“无头”，或者说没法绑定显示器的。一些软件，比如 Sunshine 串流。使用虚拟显示器时，出于 Sunshine 方面的问题，无法通过 QSV 进行硬件加速编码。
RustDesk 是能实现无头核显硬件加速的，但是 RustDesk 的使用体验比较糟糕。

于是最后只能考虑将整个核显进行穿透，不进行拆分。

过程

G4560 属于 7 代 Kaby Lake。经过一番搜寻，比较可靠、直接的核显穿透方案是 https://github.com/lixiaoliu666/intel6-14rom/tree/qemu7-9。
其中 master 分支下的 README 仅适用于 QEMU 10，需要换到作者提供的 QEMU、KVM 包（https://github.com/lixiaoliu666/pve-anti-detection）
而 qemu7-9 分支下的 README 适用于 QEMU 9.2，这样就不需要换 KVM，对原 PVE 环境的影响更小。所以选择这个分支。
我的环境是

1
2
3
4
5
root@400g3pve:~# pveversion
pve-manager/8.4.1/2a5fa54a8503f96d (running kernel: 6.8.12-11-pve)
root@400g3pve:~# qemu-system-x86_64 --version
QEMU emulator version 9.2.0 (pve-qemu-kvm_9.2.0-5)
Copyright (c) 2003-2024 Fabrice Bellard and the QEMU Project developers

具体配置方式，在作者 李晓流 的专栏，以及 README 里以及写得很清楚了。也可以部分参考 https://imacos.top/2025/06/09/pve-intel-6-14-q35。

总之：主要参考 https://www.bilibili.com/opus/1067771179546181639 里 qemu 9.2 的部分。

注意：

我最终的 .conf 如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
agent: 1
args: -set device.hostpci0.bus=pcie.0 -set device.hostpci0.addr=02.0 -set device.hostpci0.x-igd-gms=0x2 -set device.hostpci0.x-igd-opregion=on
boot: order=scsi0;net0;ide0
cores: 4
cpu: host
hostpci0: 0000:00:02.0,pcie=1,romfile=6-14.rom,x-vga=1
machine: q35
memory: 4096
meta: creation-qemu=9.2.0,ctime=1749979104
name: win
net0: virtio=BC:24:11:44:71:AA,bridge=vmbr0,firewall=1
numa: 1
ostype: l26
scsi0: local-lvm:vm-103-disk-1,discard=on,iothread=1,size=32G,ssd=1
scsihw: virtio-scsi-single
smbios1: uuid=8072d170-12f0-4aa5-86ef-f10471bb4282
sockets: 1
tpmstate0: local-lvm:vm-103-disk-2,size=4M,version=v2.0
vmgenid: 0288c536-37d1-4615-95f9-69e1663584a7

接着，你会发现我的配置里没有 bios:ovmf，这意味着它会以默认的 SeaBIOS 进行 Legacy 启动。

这是因为我这台 G4560 和作者 README 里描述的情况一致：

有些机器他还是有小bug的，会和这个项目 https://github.com/my33love/gk41-pve-ovmf 中的描述症状一样：WIN10 直通安装没有任何问题，可以正常直通到物理显示器，但是一旦装了UHD驱动就黑屏了，只能RDP远程进去，暂时没找到解决办法！ubuntu测试完美，直通安装与安装完显示器都能在4K 60HZ下工作。我在j4105机器上遇见一样的问题，不管是用最新的6-10代核显驱动还是2019年及以前发布的6-10代核显驱动，只要一驱动了必黑屏。这是前人源代码埋下来的坑，快4年了无人解决，我也解决不了，找我没用。有网友反馈驱动黑屏问题是因为硬盘分区表问题，用mbr就可以了，我估计4-10代如果安装核显后驱动黑屏，大家可以试下安装的时候硬盘用mbr，实在不会就选择ide硬盘给win10虚拟机试试，如果能解决记得反馈。

（原文）

即设备管理器里可以看到物理视频口所输出的显示器，但显示器就是不显示，没信号，黑屏。然后 RDP 能显示，而 Sunshine 串流也是和物理显示器一样直接串出个黑屏。

所以为了解决这个问题，Windows VM 的硬盘分区表必须是 MBR，这也意味着 Windows 必须不能是 GPT+OVMF (UEFI) 启动的，而必须是 MBR+SeaBIOS (Legacy) 启动的。

对于已经装好了的 Windows，实际上有很多方式可以无损从 UEFI 转到 Legacy。这里进行介绍。

把 PVE 里的 Windows VM 从 GPT 无损转为 MBR

主要麻烦的就是 PVE 的 VirtIO SCSI 驱动，很多 PE 不支持，没法认出 Windows 系统磁盘。

调整分区和引导方式的时候，建议把之前核显直通的配置先删掉，改用默认显示。
我这里使用 Edgeless 没有问题。微 PE 精简太多了，VirtIO SCSI 的驱动支持有问题。

Edgeless 可以直接用设备管理器装好驱动。而另外，理论上也能通过 Dism/Dism++ 直接把驱动做到 PE 镜像里，但要拆 ISO 什么的，我没成功过

上 PE 需要和以往一样添加一个 IDE 的 CD/DVD 驱动器，把 Edgeless 的 .iso 挂载上去。并在选项里调整引导顺序（也可在开机时按 Esc 选择启动项）

Edgeless 里要添加 VirtIO SCSI 驱动是很简单的：

  1. 确保先也通过 CD/DVD 驱动器的方式挂载了 virtio 驱动的 .iso（例如 virtio-win-0.1.271.iso）
  2. 设备管理器里，找到那个未识别的 SCSI 控制器。
  3. 右键，更新驱动程序，浏览我的电脑以查找驱动程序。

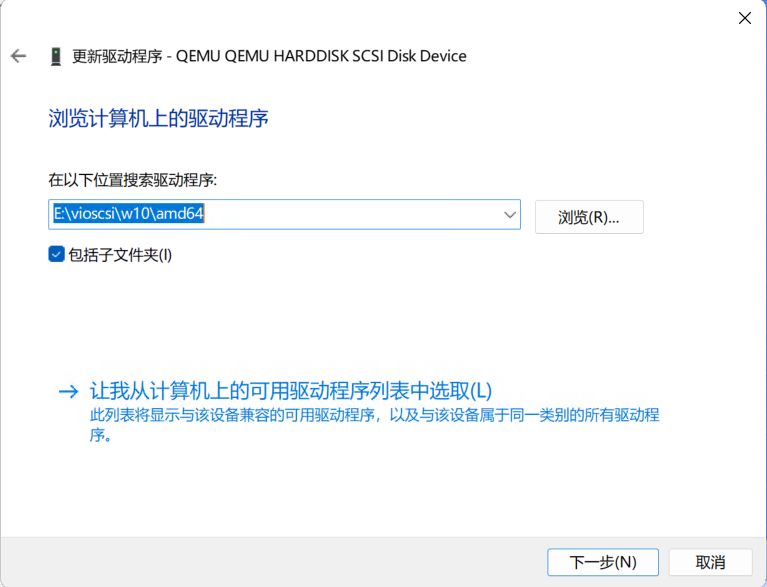

    选择这个 vioscsi 驱动
    选择目录 E:\vioscsi\win10\amd64
  4. 装上驱动之后，就能通过 DiskGenius 将分区表改为 MBR

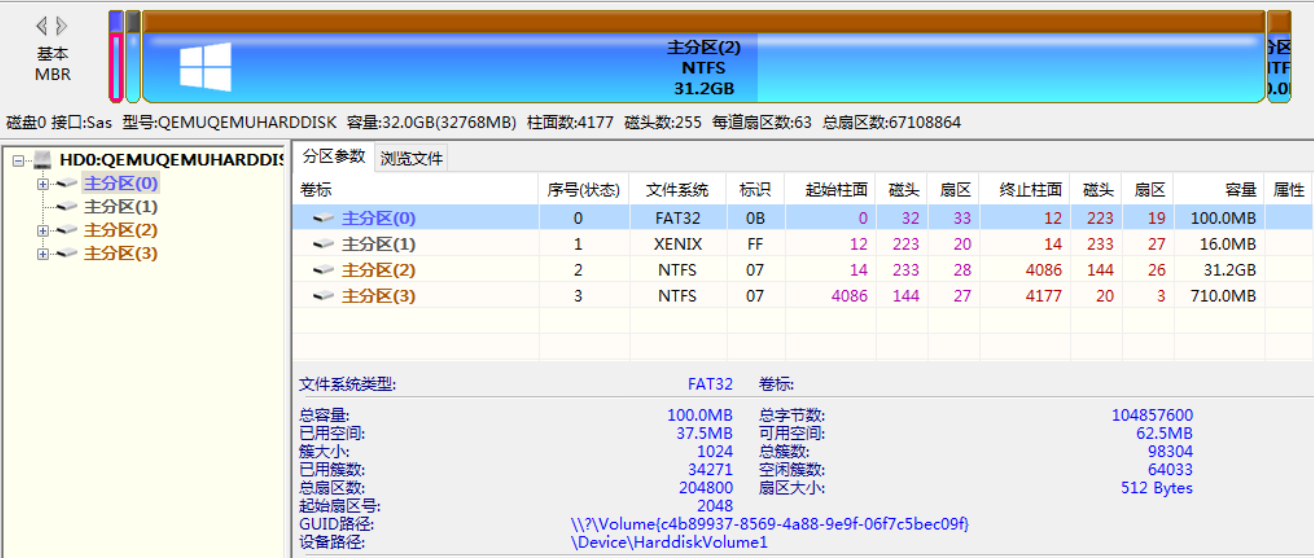

  5. 如下图，可以把前面两个 FAT32 和“XENIX”的 EFI 小分区删掉，Legacy 启动不需要小分区
    四个分区，分别是 EFI 分区、Microsoft 保留分区 (MSR)、系统 C 盘、WinRE 分区
  6. 同理，pve vm 的 .conf 里的 efidisk: local-lvm:vm-103-disk-0,efitype=4m,size=4M 这行也可以删掉了。efidisk 是给 EFI 用的
  7. 然后，使用 Edgeless 的 IQI 引导修复即可一键恢复 Legacy 引导。如果修复不了，尝试使用“理顺盘符”，要确保 C 盘在 PE 里的盘符也的确是 C 盘

引导修复完成，先尝试进一下看看 Windows 能不能启动。然后就可以恢复之前核显直通的配置，重新 display: none。

再次启动 Windows，理论上物理显示器就能看到 Windows 的画面了。还是无信号、黑屏的话就插拔一下 DP 线，反正我是可以了。
